Dotazione minima impianto elettrico: numero prese, luci..
Qual è la dotazione minima di un impianto elettrico secondo la CEI 64-08 aggiornato al 2024: prese luci radio tv campanello citofono.
Secondo la CEI 64-08, ogni unità residenziale oggetto di rifacimento dell'impianto elettrico o posa di nuovo impianto deve essere dotata di un interruttore generale nel quadro.
Inoltre, la norma prevede una dotazione minima di elementi. In pratica, non è possibile installare un numero di prese e di interruttori minore rispetto a quelli segnalati nel seguente paragrafo.
Dotazione minima impianto elettrico (livello 1)
Nella tabella:
- il numero segnalato in [] indica il numero di punti presa che possono essere spostati da un locale all'altro purchè non vari la somma totale dei punti presa previsti per l'abitazione.
- Per punto presa si intende il punto di alimentazione di una o più prese all’interno della stessa scatola. In pratica, più prese installate nella medesima scatola, costituiscono un solo punto presa. Il numero di circuiti corrisponde al numero di interruttori magnetotermici in uscita nel centralino o in centralini secondari.
|
|
|
livello 1 |
||
|
Per ambiente |
|
Punti prese minimo |
Punti luce minimo |
Prese radio/TV minimo |
|
Per ogni locale ad esclusione di quelli sotto elencati (soggiorno, studio, ecc). Nella camera da letto può essere installato un punto presa in meno rispetto a quelli indicati; |
8<A≤12 mq |
4 [1] |
1 |
1 |
|
12<A≤20mq |
5 [2] |
1 |
||
|
A>20mq |
6 [3] |
2 |
||
|
Ingresso (se corridoio si applicano dotazioni corridoio) |
|
1 |
1 |
|
|
Angolo cottura (di cui su piano lavoro) |
|
2 (1) |
|
|
|
Locale cucina (di cui su piano lavoro) |
|
5 (2) |
1 |
1 |
|
Lavanderia |
|
3 |
1 |
|
|
Locale da bagno o doccia con attacco lavatrice |
|
2 |
2 |
|
|
Locale da bagno o doccia senza attacco lavatrice |
1 |
2 |
||
|
Locale servizi (WC) |
|
1 |
1 |
|
|
Corridoio |
L≤ 5 m L> 5 m |
1 2 |
1 2 |
|
|
Balcone / terrazzo |
A≥10 mq |
1 |
1 |
|
|
Ripostiglio |
A≥1 mq |
|
1 |
|
|
Cantina l soffitta |
|
1 |
1 |
|
|
Box auto |
|
1 |
1 |
|
|
Giardino |
A ≥ 10 |
1 |
1 |
|
|
Per unità |
|
Area |
N° |
|
|
Numero dei circuiti (esclusi circuiti destinati a scaldaacqua, caldaie, condizionatori, estrattori e circuiti box, cantine e soffitte) |
|
A≤50 mq |
2 |
|
|
50<A≤75 mq |
3 |
|||
|
75<A≤125 mq |
4 |
|||
|
A>125 mq |
6 |
|||
|
Protezione contro sovra tensioni SPD |
SPD solo se il livello di Rischio calcolato minore di 1000 |
|||
|
Numero minimo di interruttori differenziali su cui suddividere i circuiti |
2 |
|||
|
Dotazione prese telefono e/o dati e/o ottiche |
A≤50mq |
1 |
||
|
50<A≤100mq |
2 |
|||
|
A>100 mq |
3 |
|||
A = superficie calpestabile esclusa quella esterna (terrazza, portici, giardini ecc.)
L = lunghezza
Così come il campanello e il citofono sono sempre obbligatori. Almeno una presa deve essere installata in prossimità della porta del locale.

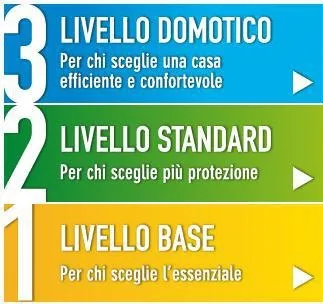

Livelli più sicuri e/o domotici
La norma CEI, per chi volesse alzare l'asticella ed ottenere un impianto più sicuro e/o più innovato, prevede altri due livelli prestazionali oltre al minimo. Puoi raggiungerli come no. Difatti, il dimensionamento dell’impianto elettrico è oggetto di accordo fra il progettista, l’installatore dell’impianto ed il committente, in funzione delle esigenze impiantistiche di quest’ultimo e del livello qualitativo che si vuol far raggiungere all’unità immobiliare.
Vediamo i criteri minimi e le dotazioni minime con riferimento agli altri due livelli prestazionali e di fruibilità:
• Livello 1: livello minimo previsto dalla norma, la cui dotazione minima è stata segnalata nel precedente paragrafo.
• Livello 2 standard: per unità immobiliari con una maggiore fruibilità degli impianti, tenuto anche conto delle altre dotazioni impiantistiche presenti.
• Livello 3 domotico: per unità immobiliari con dotazioni impiantistiche ampie ed innovative (domotica)
Livello 2 o standard
|
|
|
livello 2 |
||
|
Per ambiente |
|
Punti prese |
Punti |
Prese |
|
Per ogni locale ad esclusione di quelli sotto elencati (soggiorno, studio, ecc). Nella camera da letto può essere installato un punto presa in meno rispetto a quelli indicati; |
8<A≤12mq |
5 |
2 |
1 |
|
12<A≤20 mq |
7 |
2 |
||
|
A>20 mq |
8 |
3 |
||
|
Ingresso (se corridoio si applicano dotazioni corridoio) |
|
1 |
1 |
|
|
Angolo cottura (di cui su piano lavoro) |
|
2 (1) |
1 |
|
|
Locale cucina (di cui su piano lavoro) |
|
6 (2) |
2 |
1 |
|
Lavanderia |
|
4 |
1 |
|
|
Locale da bagno o doccia con attacco lavatrice |
|
2 |
2 |
|
|
Locale da bagno o doccia senza attacco lavatrice |
1 |
2 |
||
|
Locale servizi (WC) |
|
1 |
1 |
|
|
Corridoio |
L≤5 m L>5 m |
1 2 |
1 2 |
|
|
Balcone / terrazzo |
A≥10 mq |
1 |
1 |
|
|
Ripostiglio |
A≥1mq |
|
1 |
|
|
Cantina l soffitta |
|
1 |
1 |
|
|
Box auto |
|
1 |
1 |
|
|
Giardino |
A≥10mq |
1 |
1 |
|
|
Per unità |
|
Area |
N° |
|
|
Numero dei circuiti (esclusi circuiti destinati a scaldaacqua, caldaie, condizionatori, estrattori e circuiti box, cantine e soffitte) |
|
A≤50mq |
3 |
|
|
50<A≤75mq |
3 |
|||
|
75<A≤125mq |
5 |
|||
|
A>125mq |
6 |
|||
|
Protezione contro sovra tensioni SPD |
SPD solo se il livello di Rischio calcolato minore di 1000 |
|||
|
Numero minimo di interruttori differenziali su cui suddividere i circuiti |
2 |
|||
|
Dotazione prese telefono e/o dati e/o ottiche |
A≤50 mq |
1 |
||
|
50<A≤100 mq |
2 |
|||
|
A>100 mq |
3 |
|||
Livello domotico
|
|
|
livello 3 |
||
|
Per ambiente |
|
Punti prese |
Punti |
Prese |
|
Per ogni locale ad esclusione di quelli sotto elencati (soggiorno, studio, ecc). Nella camera da letto può essere installato un punto presa in meno rispetto a quelli indicati; |
8<A≤12mq |
5 |
2 |
1 |
|
12 < A ≤ 20 mq |
8 |
3 |
||
|
A > 20 mq |
10 |
4 |
||
|
Ingresso (se corridoio si applicano dotazioni corridoio) |
|
1 |
1 |
|
|
Angolo cottura (di cui su piano lavoro) |
|
3(2) |
1 |
|
|
Locale cucina (di cui su piano lavoro) |
|
7 (3) |
2 |
1 |
|
Lavanderia |
|
4 |
1 |
|
|
Locale da bagno o doccia con attacco lavatrice |
|
2 |
2 |
|
|
Locale da bagno o doccia senza attacco lavatrice |
1 |
2 |
||
|
Locale servizi (WC) |
|
1 |
1 |
|
|
Corridoio |
L≤ 5 m L> 5 m |
1 2 |
1 2 |
|
|
Balcone / terrazzo |
A ≥ 10 m' |
1 |
1 |
|
|
Ripostiglio |
A ≥ 1 mq |
|
1 |
|
|
Cantina l soffitta |
|
1 |
1 |
|
|
Box auto |
|
1 |
1 |
|
|
Giardino |
A ≥ 10 |
1 |
1 |
|
|
Per unità |
|
Area |
N° |
|
|
Numero dei circuiti (esclusi circuiti destinati a scaldaacqua, caldaie, condizionatori, estrattori e circuiti box, cantine e soffitte) |
|
A ≤ 50 mq |
3 |
|
|
50<A≤75mq |
4 |
|||
|
75<A ≤125mq |
5 |
|||
|
A > 125 mq |
7 |
|||
|
Protezione contro sovra tensioni SPD |
Sempre necessario |
|||
|
Numero minimo di interruttori differenziali su cui suddividere i circuiti |
2 |
|||
|
Dotazione prese telefono e/o dati e/o ottiche |
A ≤ 50 mq |
1 |
||
|
50<A≤100mq |
3 |
|||
|
A > 100 mq |
4 |
|||
Penso possa esserti utile anche l'articolo sui costi dell'impianto elettrico, a presto, Vincenzo.
